Opis produktu
3-STOPNIOWY REGULATOR OBROTÓWZ TERMOSTATEM
WING Volcano VTS
Sterownik naścienny WING AC/VOLCANO AC
Model 1-4-0101-0438
Sterownik naścienny DT TR110C jest stosowany do sterowania pracą wszystkich rodzajów kurtyn WING oraz nagrzewnic z trójbiegowymi silnikami AC. Przełącznik grzania dla wodnych kurtyn WING oraz nagrzewnic steruje pracą siłownika zamontowanego na zaworze. Dla kurtyn WING w wersji elektrycznej załącza pracę grzałek elektrycznych. Wbudowany termostat automatycznie wyłącza kurtynę lub nagrzewnicę, w zależności od nastawionej na pokrętle termostatu temperatury.
Napięcie zasilania: 220…240 V AC
Dopuszczalne obciążenie: 6(3)A
Zakres nastawy: 10…30 oC
Dokładność regulacji: +/- 1oC
Stopień ochrony: IP30
Sposób montażu: natynkowy
Parametry otoczenia pracy: -10…+50oC
Wymiary: 133 x 87 x 35mm
Masa: 0,42 kg
FUNKCJE
Stosowany do sterowania pracą wszystkich rodzajów kurtyn powietrznych WING z silnikiem AC oraz
nagrzewnic wodnych VOLCANO z silnikiem AC. Przełącznik grzania dla wodnej kurtyny WING W oraz
nagrzewnic wodnych VOLCANO, steruję pracą siłownika zamontowanego na zaworze (ON(1)/OFF),
a dla kurtyn powietrznych WING E załącza grzałki (1 poziom, 2 poziom, OFF). Wbudowany termostat
automatycznie wyłącza kurtynę/nagrzewnicę w zależności od nastawionej na pokrętle termostatu
temperatury.
Właściwości

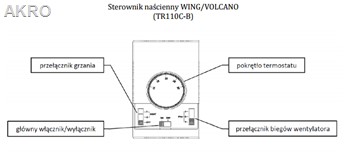

Najważniejsze właściwości sterownika WING/VOLCANO:
Główny włącznik/wyłącznik (ON/OFF)
2-stawna regulacja termostatu (zał./wył.), membrana wypełniona gazem
Przełącznik regulacji grzania: (1,2,OFF) – poziom 1 i 2 dotyczy regulacji poziomu grzania
kurtyn elektrycznych WING E
Przełącznik trójstopniowej regulacji prędkości obrotowej wentylatora: FAN (1,2,3)
BUDOWA
Obudowa termostatu jest wykonana z tworzywa sztucznego. Wymagana temperatura w
pomieszczeniu ustawiana jest za pomocą pokrętła umieszczonego na obudowie urządzenia.
SCHEMAT STEROWANIA
Sterownik ma możliwość pracy w dwóch konfiguracjach:
Zworka „2-5” sterowanie pracą wentylatora i grzaniem, w zależności od nastawy termostatu;
w takim rozwiązaniu termostat wpływa na pracę całego urządzenia
Opcjonalna zworka „4-5” – sterowanie pracą wentylatora niezależnie od nastawy termostatu;
w takim rozwiązaniu wpływamy tylko na pracę samego wentylatora
WSKAZÓWKI
Sterownik należy instalować w miejscach, gdzie pomiar temperatury powietrza jest możliwe jak
najbardziej dokładny oraz tam gdzie nie występuję niekorzystny wpływ promieniowania
słonecznego lub z innych źródeł ciepła lub chłodu. Montaż należy wykonać na wysokości około 1,5
m nad podłogą.
Sterownik można instalować bezpośrednio na ścianie lub na dostępnych w handlu puszkach
podtynkowych . Czynności serwisowe (otwieranie sterownika) może wykonywać wyłącznie
upoważniony personel (Uwaga: 220…240 VAC!) Przed otwarciem obudowy odłączyć napięcie
zasilania.
