Opis produktu
Sprzęgło hydrauliczne SNT 25 służy do rozdzielenia hydraulicznego obiegów pompowych w instalacjach zgodnych z PN-EN 12828.Sprzęgło hydrauliczne zapewnia separację obiegów pompowych - obiegu pompowego źródła bądź dwóch źródeł ciepła oraz obiegów pompowych instalacji grzewczej.
Dzięki zastosowaniu sprzęgła zapewniamy właściwe warunki hydrauliczne pracy pomp obiegowych poprzez zrównoważenie przepływów. Gwarantuje to płynną pracę instalacji i źródła ciepła w przypadku wyłączenia części odbiorników ciepła oraz zwiększa żywotność pomp obiegowych.
Sprzęgło, dzięki swej budowie i właściwościom pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego. Inną funkcją sprzęgła może być też podwyższenie temperatury wody wracającej do źródła ciepła.
moc: max 70 kW
przyłącza: GW G1''
maksymalna temperatura: 95°C
maksymalne ciśnienie: 10 bar
Przyłącza do instalacji GW G1”
Przyłącza osprzętu GW G1/2”
Przepływ max 4,0 m3 /h
Moc max 70 kW przy ΔT = 15K
Ciśnienie nominalne zestawu PN6
Temperatura pracy zestawu max 95°C
Ciśnienie nominalne sprzęgła (bez osprzętu dodatkowego) PN16
Temperatura pracy sprzęgła (bez osprzętu dodatkowego i izolacji) max 110°C
Stężenie glikolu max 50%
Korpus sprzęgła stal ocynkowana
Izolacja polietylenowa

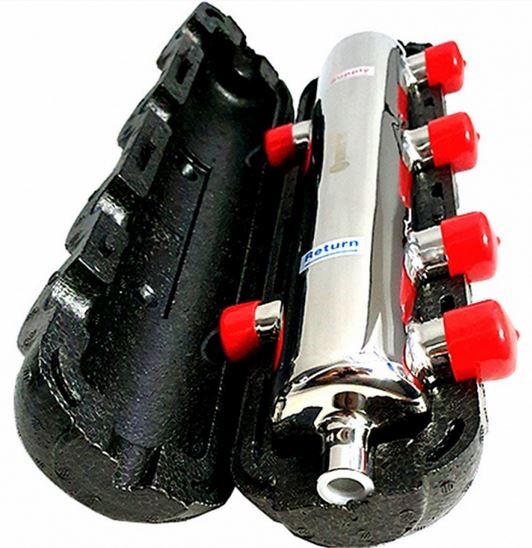

Sprzęgło hydrauliczne SNT 25 składa się ze stalowej ocynkowanej belki, oraz ocieplenia z pianki izolacyjnej w zestawie. Sprzęgło podłączamy do instalacji grzewczej przy użyciu gwintów wewnętrznych 1”. Odpowietrznik automatyczny, zawór spustowy oraz tuleje termometrów należy wkręcić w gwinty
wewnętrzne G1/2”. Jeśli nie używamy wyposażenia dodatkowego, otwory należy zaślepić korkiem G1/2”.
